آلة قطع الأنابيب بالليزر مقابل طرق التصنيع التقليدية

في عمليات تصنيع الأنابيب التقليدية، كانت العمليات تعتمد على مناشير الشريط للقطع، وآلات الحفر لعمل الثقوب، ومكابس التثقيب لعمل وصلات السرج. تطلب هذا النهج استخدام آلات متعددة، وخطوات معالجة عديدة، وتجهيزات أدوات واسعة النطاق، مما أدى إلى انخفاض الكفاءة وزيادة الأخطاء البشرية.

كان السوق بحاجة ماسة إلى حل متكامل قادر على قطع الأنابيب، وحفر الثقوب، وشطف الحواف، ومعالجة الأشكال المعقدة على آلة واحدة. وقد طُوّرت آلة قطع الأنابيب بالليزر لتلبية هذه الحاجة.

أربعة اتجاهات رئيسية في معالجة أنابيب الليزر

(1) قطع مشطوف لتحضير اللحام

تقطع رؤوس القطع بالليزر التقليدية بشكل عمودي على جدار الأنبوب (90 درجة). أما الأنظمة الحديثة عالية الأداء، فهي مزودة برؤوس قطع مشطوفة قادرة على القطع المائل بزوايا تصل إلى ±45 درجة. تتيح هذه الميزة إنشاء شطبات على شكل V وY وK مباشرة على أطراف الأنبوب أثناء عملية القطع الأولية، مما يلغي الحاجة إلى تحضير الحواف يدويًا قبل اللحام الآلي أو اليدوي.

(2) تقنية عدم وجود ذيل

تتطلب آلات قطع الأنابيب بالليزر القياسية ذات الظرفين مسافة دنيا بين فكي الظرف للحفاظ على الثبات، مما ينتج عنه بقايا من المادة الخام غير المقطوعة تتراوح بين 100 و150 ملم لكل أنبوب. أما آلات قطع الأنابيب المعدنية بالليزر المتطورة ذات الظرفين، فتسمح للظرفين بالتحرك بشكل مستقل والمرور عبر بعضهما البعض. يدعم الظرف الوسيط المادة بالقرب من منطقة القطع، مما يسمح لليزر بمعالجة كامل طول الأنبوب مع تقليل بقايا المادة إلى أقل من 30 ملم أو إلى الصفر تمامًا.

(3) ليزرات الألياف عالية الطاقة (12 كيلوواط فأكثر) للقطاعات الهيكلية الثقيلة

بينما تظل آلات قطع الأنابيب بالليزر الليفي بقدرة 2 كيلو واط إلى 6 كيلو واط هي المعيار للأنابيب الرقيقة إلى المتوسطة، فإن آلات قطع الأنابيب بالليزر بقدرة 12 كيلو واط فأكثر تسمح للمشغلين بمعالجة مقاطع الصلب الهيكلية الثقيلة.

(4) أنظمة التحميل والتفريغ الآلية

لكي تعمل ليزرات الألياف عالية السرعة بكامل طاقتها، فإنها تتطلب مناولة مواد آلية. تستطيع أجهزة التحميل الآلية استيعاب ما يصل إلى 3-5 أطنان من الأنابيب الخام، حيث تقوم بقياسها وفصلها وتغذيتها بشكل فردي في المثبتات دون تدخل المشغل.

كم تبلغ تكلفة قاطع الأنابيب بالليزر؟

تختلف أسعار ماكينات قطع الأنابيب بالليزر الليفي اختلافًا كبيرًا بناءً على قوة الليزر، وسعة الأنبوب، ومستوى الأتمتة، وما إذا كانت تتضمن وظائف قطع الصفائح المعدنية. شركة Aore Laser هي شركة مصنعة متخصصة لماكينات القطع بالليزر، وماكينات اللحام بالليزر، ومكابس الثني، ويمكنها تخصيص الماكينات لتلبية احتياجاتك الخاصة في مجال المعالجة.

كيف تختار آلة قطع الأنابيب بالليزر المناسبة لعملك؟

لاختيار ماكينة القطع بالليزر المناسبة لمواد الأنابيب، عليك تقييم احتياجاتك الإنتاجية الحالية ونموك المتوقع. استخدم عملية اتخاذ القرار المكونة من ثلاث خطوات لتضييق نطاق خياراتك فيما يتعلق بمواصفات المعدات.

السؤال الأول: ما هي المواد التي تحتاج إلى معالجتها في أغلب الأحيان؟

يحدد نوع المادة اختيار مصدر الليزر، وتكوين الغاز المساعد، ونظام تجميع الغبار:

• الفولاذ الكربوني (الفولاذ الطري): من الأفضل قطعه باستخدام الأكسجين كغاز مساعد لمعالجة الجدران السميكة، أو الهواء/النيتروجين عالي الضغط للقطع عالي السرعة للجدران الرقيقة.

• الفولاذ المقاوم للصدأ: يتطلب مساعدة النيتروجين عالي الضغط لمنع أكسدة الحواف، مما يضمن قطعًا نظيفة وجاهزة للحام.

• سبائك الألومنيوم والنحاس: تتطلب المواد غير الحديدية ذات الانعكاسية العالية مصادر ليزر مزودة بوحدات حماية من الانعكاس الخلفي لمنع التلف البصري. ويُعد استخدام النيتروجين عالي الضغط أو الهواء المضغوط ضروريًا.

السؤال الثاني: ما هي أقصى أبعاد الأنابيب وسماكة الجدران؟

تُحدد سعة الماكينة بأقصى قطر خارجي، وأقصى طول للقطعة، وسُمك الجدار. ويضمن اختيار نطاق القطع المناسب لمواصفات الماكينة الصحيحة تجنب نقص الطاقة أو زيادة الإنفاق.

• أنابيب الإضاءة القياسية (قطر 10 مم - 120 مم، سمك الجدار ≤ 3 مم): توفر آلة بقدرة 1.5 كيلو واط إلى 3 كيلو واط سرعات دوران سريعة وتسارعًا عاليًا.

• الأنابيب الصناعية المتوسطة (قطر 20 مم - 220 مم، سمك الجدار 3 مم - 8 مم): مصدر ليزر من 3 كيلو واط إلى 6 كيلو واط مقترن بقاعدة تثبيت شديدة التحمل يوازن بين التنوع والسرعة.

• المقاطع الهيكلية الثقيلة (قطر 220 مم - 350 مم فأكثر، سمك الجدار >10 مم): تتطلب خيارات طاقة من 6 كيلوواط إلى 12 كيلوواط فأكثر، ومثبتات هوائية شديدة التحمل، وبكرات دعم مؤازرة متعددة النقاط لمنع ترهل الأنابيب أثناء الدوران.

السؤال الثالث: هل يجب عليك اختيار قاطع أنابيب ليزر مخصص أم آلة مشتركة للألواح والأنابيب؟

يُعد فهم المفاضلات التشغيلية بين الآلة المخصصة والنظام المدمج أمراً بالغ الأهمية لتخطيط ورشة العمل وأهداف الإنتاجية:

ماكينة قطع الأنابيب بالليزر

• المزايا: سرعات دوران أعلى للظرف (تصل إلى 120 دورة في الدقيقة)، ودعم التشغيل الآلي الكامل (محملات الحزم)، وتوافر أنظمة ظرف 3/4 بدون ذيل، وتفريغ مواد مريح للغاية.

• العيوب: لا يمكن قص الصفائح المعدنية المسطحة.

• الأفضل لـ: مصنعي الأنابيب المتخصصين، وورش الصلب الإنشائي، ومصنعي المعدات الأصلية ذوي الإنتاج الضخم.

ماكينة قطع الليزر المدمجة للألواح والأنابيب

جهاز ليزر قياسي مسطح للصفائح مزود بمحور دوار جانبي مساعد.

• المزايا: تعالج كلاً من الصفائح المسطحة والأنابيب الأساسية على إطار آلة واحد؛ مما يقلل من النفقات الرأسمالية الأولية ويحافظ على مساحة أرضية المصنع.

• السلبيات: سرعات دوران أبطأ، تحميل الأنابيب يدوياً، فترات إعداد أطول بين وضعيات الألواح والأنابيب، ونفايات مخلفات المواد أعلى.

• الأفضل لـ: ورش العمل العامة حيث تمثل معالجة الأنابيب أقل من 20-30% من إجمالي عبء العمل.

تطبيقات صناعية لقواطع الأنابيب بالليزر الصناعية

السيارات والنقل

يستخدم المصنّعون قواطع الأنابيب المعدنية بالليزر لتصنيع هياكل السيارات، وأنظمة العادم، وأقفاص الحماية، وحاويات بطاريات السيارات الكهربائية. وتضمن الفتحات الدقيقة تركيبًا محكمًا قبل اللحام الآلي.

الهياكل الفولاذية والإنشاءات

بالنسبة للهياكل المعمارية، وجسور المشاة، والهياكل التجارية، تقوم أشعة الليزر الأنبوبية عالية الطاقة بقطع الوصلات المتقاطعة المعقدة مباشرة على الأعمدة الهيكلية والعوارض الثقيلة، مما يحل محل عمليات القطع البطيئة باستخدام المنشار الشريطي والشعلة.

معدات اللياقة البدنية والأثاث المعدني

تتطلب قطع الأثاث المعدني المكشوف ومعدات الصالات الرياضية قطعًا تجميلية خالية من النتوءات. تقوم أشعة الليزر الليفية عالية السرعة بقطع الفتحات والثقوب والوصلات المتشابكة في أشكال دائرية وبيضوية، مما يسمح بتركيب المكونات معًا بسهولة قبل اللحام.

لماذا تختار آلة قطع الأنابيب بالليزر من شركة Aore؟

شركة Aore Laser Technology Co., Ltd. هي شركة مصنعة مباشرة لآلات الليزر الليفي الصناعية. نقوم بتصميم وبناء واختبار كل آلة في مصنعنا الخاص في شاندونغ، الصين. من خلال البيع المباشر دون وسطاء، نقدم لكم أسعار المصنع، ومراقبة جودة صارمة، ودعمًا كاملاً من الشركة المصنعة.

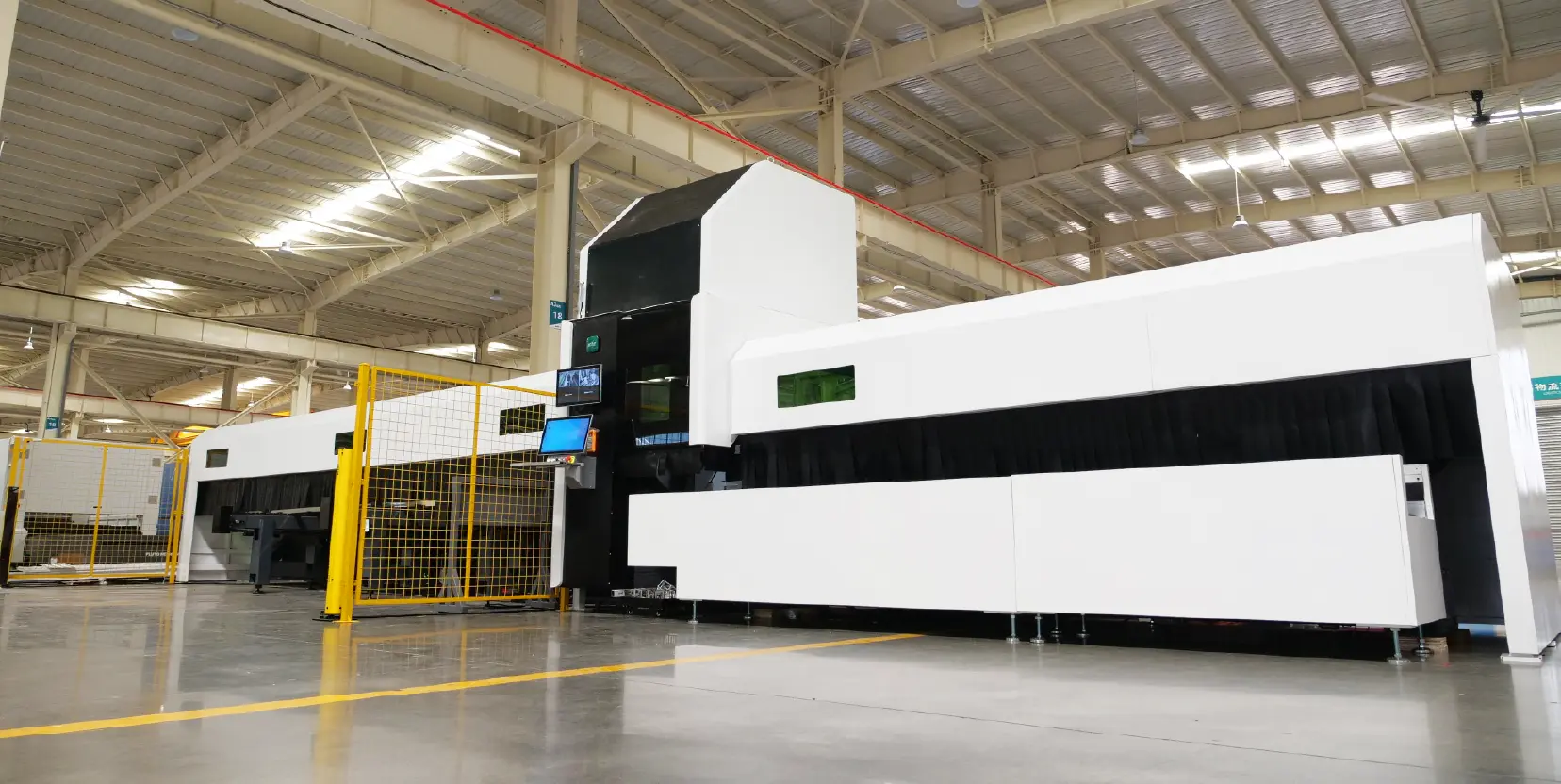

مزايا ماكينة قطع الأنابيب بالليزر V36 ذات الغلاف الكامل :

(1) نطاق واسع للملفات الشخصية وقدرة حمولة عالية

تتعامل مع أنابيب بأقطار تتراوح من 15 مم إلى 240 مم بحمولة أنبوب واحد تصل إلى 300 كجم. تقطع بسهولة الأنابيب المستديرة والمربعة وأنابيب الصلب على شكل حرف V وأنابيب الحديد الزاوية وأنابيب H/I، مع نظام شطف ثلاثي الأبعاد اختياري.

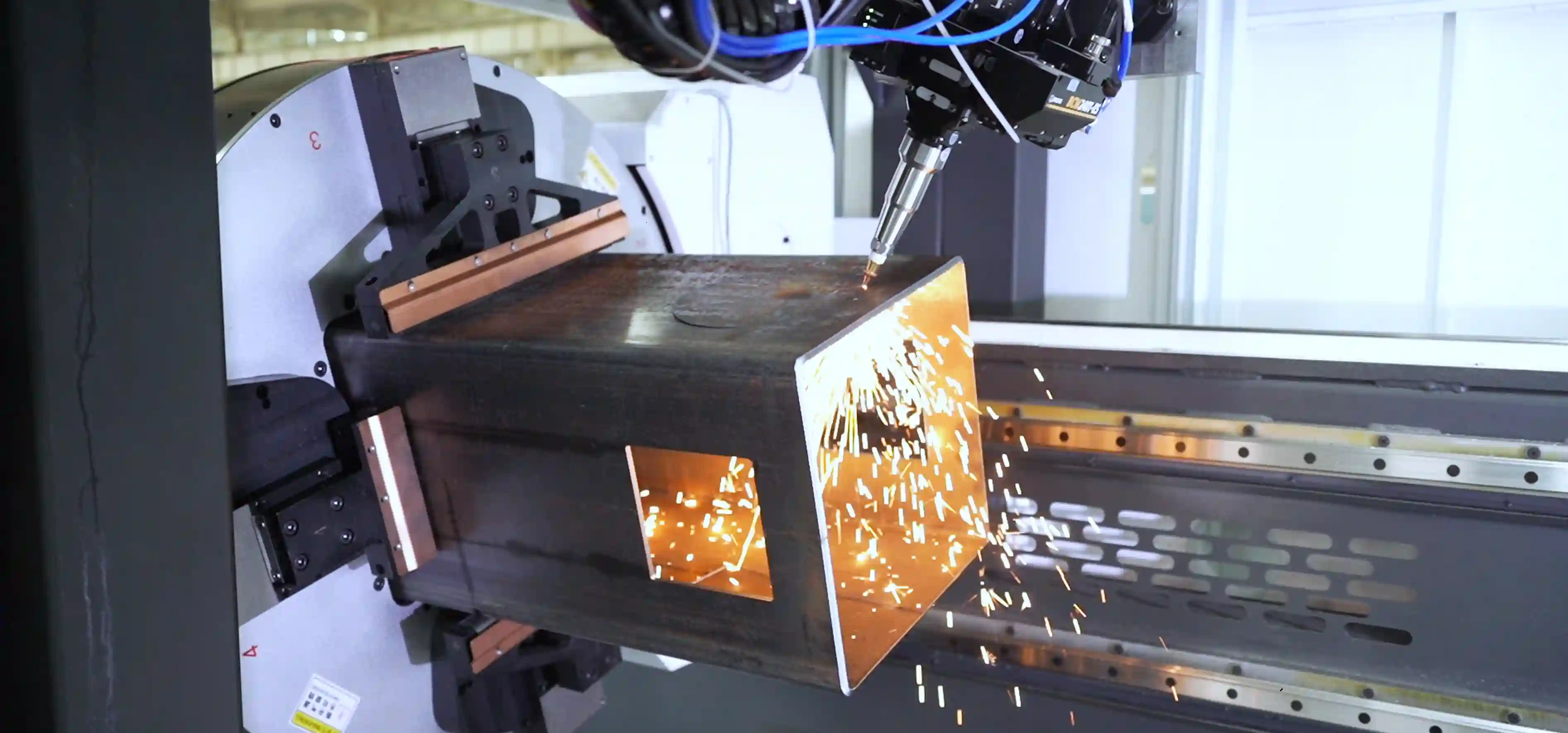

(2) ظرف شديد التحمل ومشبك صلب

توزع فكوك التثبيت المتقاطع الضغط بالتساوي، مما يحافظ على مركزية الأنابيب ويمنع أخطاء المحاذاة. وبفضل هيكلها المصبوب الصلب ونظام التروس الداخلي، تحقق دقة تكرار تصل إلى ±0.05 مم.

(3) حماية كاملة وبيئة نظيفة متوافقة مع معايير CE

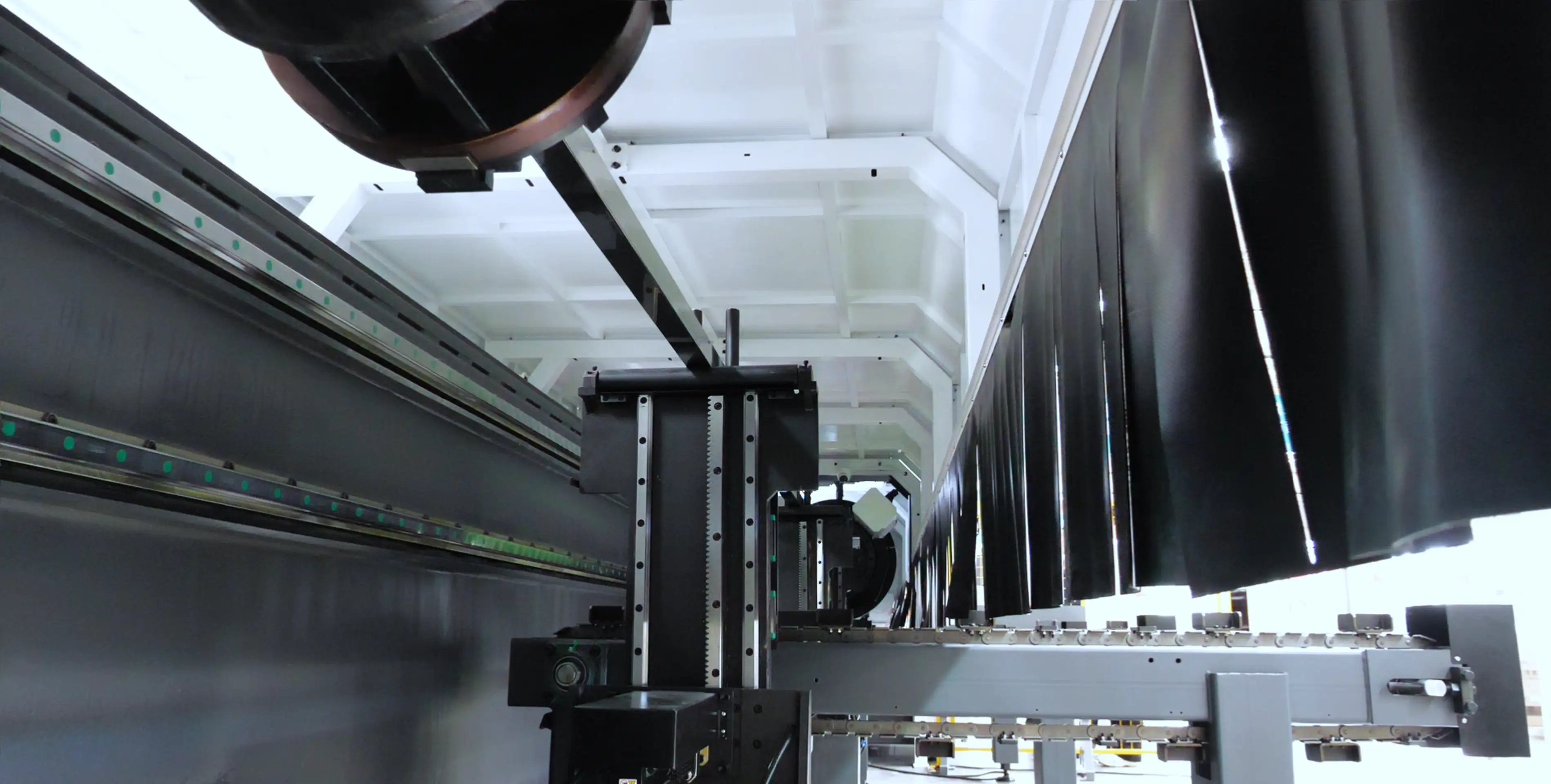

تعزل منطقة القطع المغلقة بالكامل الأبخرة والخبث وضوء الليزر. وهي مزودة بستائر مقاومة للحريق مزدوجة الطبقات، وأبواب أمان متشابكة (تتوقف تلقائيًا عند الفتح)، وزجاج ليزر معتمد من CE بدرجة OD6+.

(4) ضمان المصنع المباشر والدعم الفني العالمي:

استفد من التشخيص عن بعد على مدار الساعة طوال أيام الأسبوع، ودعم الخدمة الفنية المحلية، وإرسال قطع الغيار بسرعة، مما يضمن وقت تشغيل عالٍ للمعدات وأقصى عائد على الاستثمار.

الأسئلة الشائعة (FAQ)

• س1: ما هو الفرق الرئيسي بين قاطع الصفائح بالليزر وآلة قطع الأنابيب بالليزر؟

• الإجابة: تتحرك قواطع الليزر للصفائح على طول محاور ثنائية الأبعاد X/Y للصفائح المسطحة، بينما تتضمن آلة قطع الأنابيب بالليزر محاور دوارة (مثبتات) لحمل وتدوير وتغذية الأنابيب ثلاثية الأبعاد، مما يسمح بعمليات قطع معقدة مثل التقاطعات والثقوب والشطبات على طول الجدران الأسطوانية.

• س2: هل يمكن لآلة قطع الأنابيب بالليزر قطع الفولاذ المشكل بالقنوات والحديد الزاوي؟

• الإجابة: نعم، يمكن لقواطع الأنابيب المعدنية الحديثة متعددة الوظائف المزودة ببرامج قطع ثلاثية الأبعاد متخصصة وظروف تثبيت قابلة للتكيف معالجة المقاطع المفتوحة بسهولة مثل الفولاذ القنواتي والحديد الزاوي وعوارض H والأشكال المخصصة.

• س3: ما مقدار المواد الخام التي يمكن لتقنية التخلص من المخلفات أن توفرها؟

• الإجابة: يمكن لتقنية التخلص من المخلفات باستخدام أنظمة 3 أو 4 ظرف أن تقلل من النفايات لكل أنبوب من 100-300 مم إلى ما يقرب من 0 مم، مما يوفر ما يصل إلى 5٪ - 15٪ من إجمالي تكاليف المواد الخام سنويًا.
