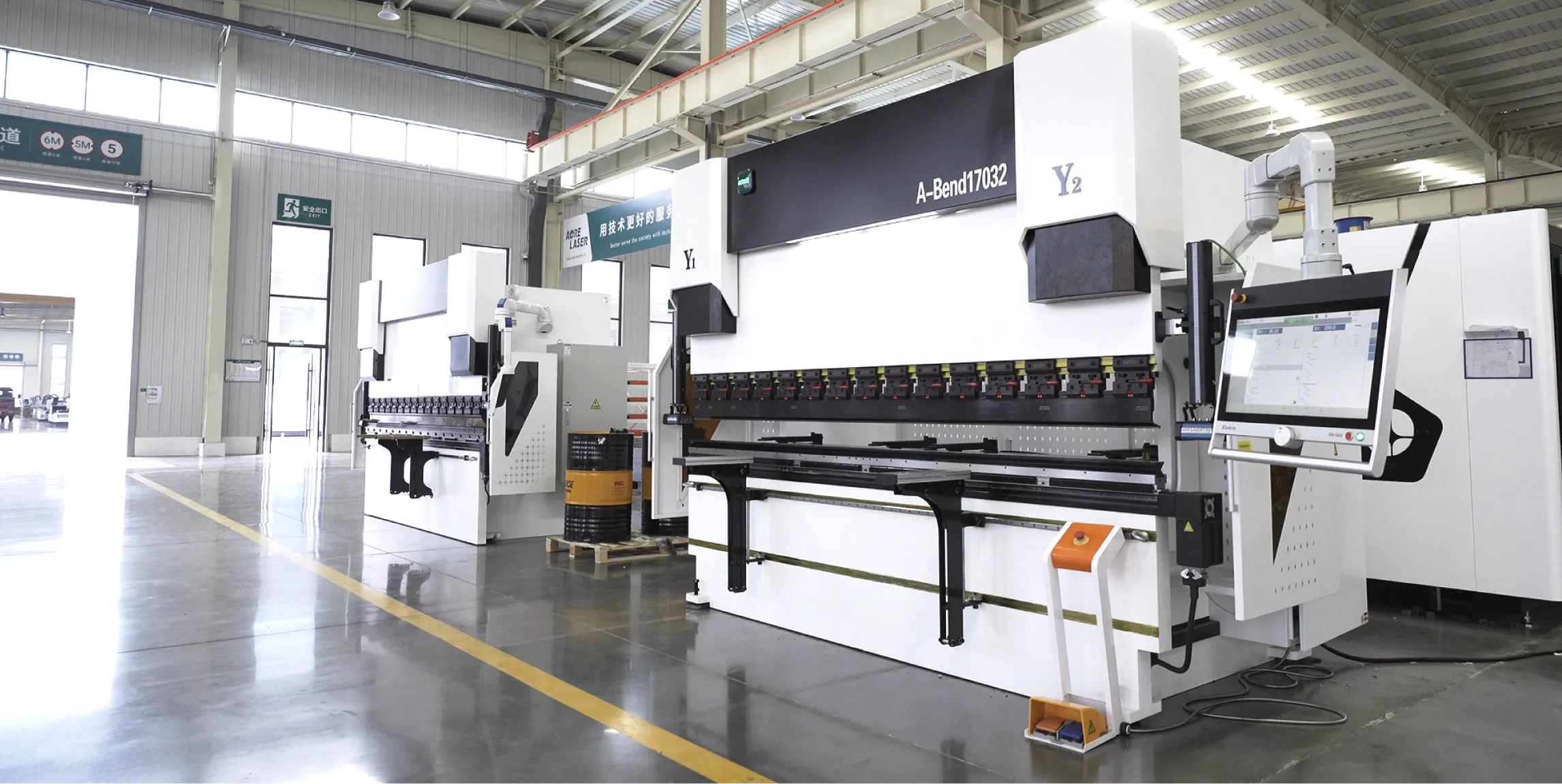

ما هي آلة ثني الصفائح؟

مكبس الثني هو أداة آلية تستخدم قوالب علوية وسفلية لتطبيق الضغط على الصفائح المعدنية، مما يؤدي إلى خضوعها لتشوه بلاستيكي لتحقيق زاوية وشكل محددين.

الوظيفة الأساسية: معالجة الصفائح المعدنية المسطحة وتحويلها إلى مكونات هيكلية ثلاثية الأبعاد متنوعة؛

تُستخدم مكابس الثني على نطاق واسع في إنتاج الخزائن الكهربائية، وتصنيع السيارات، وأعمال مجاري التكييف والتهوية، والهياكل الفولاذية، ومكونات الفضاء الجوي.

تشمل المواد التي تتم معالجتها بواسطة آلة الثني الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألومنيوم، والنحاس، وما إلى ذلك.

كيف تعمل مكبس الثني؟

يعتمد مبدأ عمل مكبس الثني على التغلب على قوة خضوع المادة مع البقاء ضمن حدود الشد لمنع التشقق.

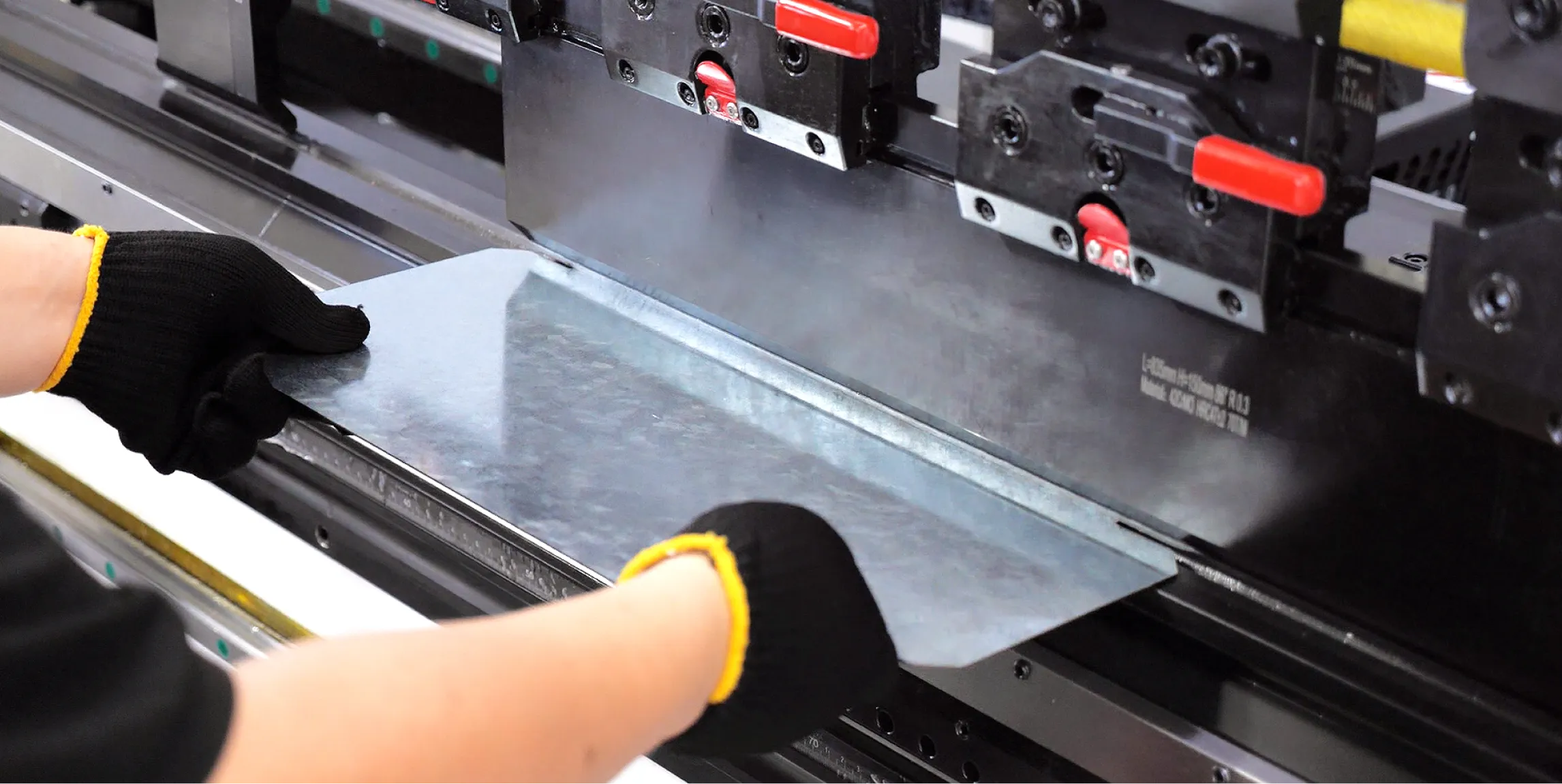

محاذاة الصفائح: يتم وضع الصفيحة المعدنية على القالب السفلي ودفعها حتى تصبح مستوية مع موانع الضبط الخلفية الآلية.

تطبيق القوة الهابطة: تقوم الأسطوانات الهيدروليكية أو المحركات الكهربائية المؤازرة بدفع الكبش العلوي والضغط لأسفل في الصفيحة المعدنية.

التشوه البلاستيكي: يتم دفع الصفيحة في فتحة القالب على شكل حرف V، مما يؤدي إلى تشكيل زاوية الانحناء المطلوبة (عن طريق الانحناء الهوائي أو الانحناء السفلي أو السك).

تعويض الارتداد: عند تخفيف الضغط، ينثني المعدن قليلاً ("يرتد"). تقوم أنظمة التحكم الرقمي الحديثة بحساب عمق اختراق المثقب تلقائيًا لتعويض مرونة المادة.

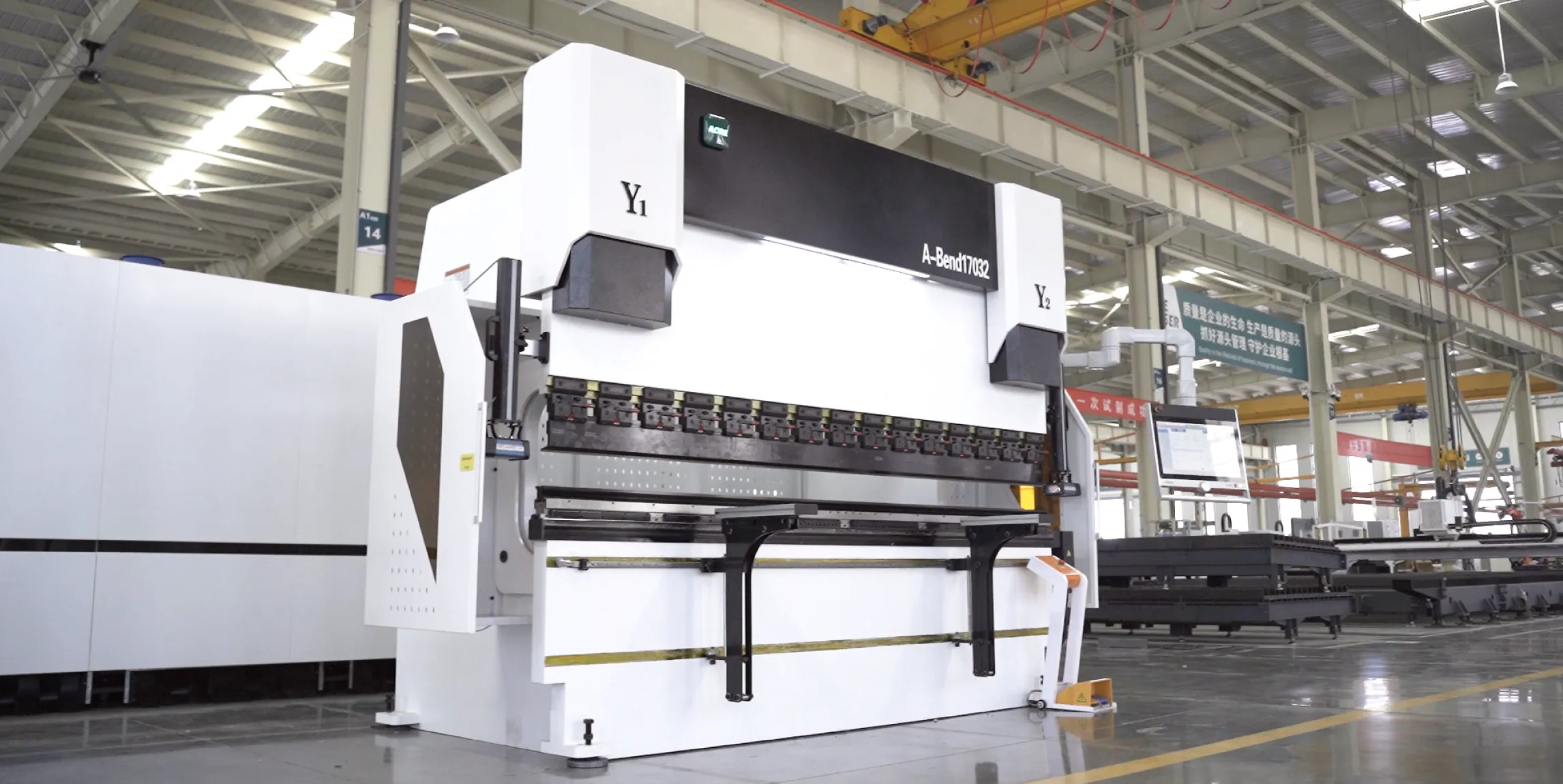

المكونات الأساسية لآلة ثني الصفائح الهيدروليكية :

بصفتنا موردًا محترفًا لمعدات معالجة الصفائح المعدنية الصناعية، فإن مكابس ثني الصفائح المعدنية الكهربائية الهيدروليكية CNC التي نقوم بتطويرها وتصنيعها مصممة خصيصًا لتطبيقات التصنيع الحديثة عالية الدقة والثقيلة:

نظام التحكم الرقمي بالحاسوب (CNC):

نظام DELEM 53TX CNC من هولندا هو نظام تحكم بشاشة لمس من الجيل التالي يوفر حلاً عصريًا ومتكاملًا ومتعدد الوظائف لمكابس الثني.

تعويض الانحراف الميكانيكي:

تتكون طاولة التعويض الميكانيكي من كتل إسفينية مصنعة بدقة ومعالجة حرارياً. ويتم تصميم تعويض الإزاحة النسبية لكل مجموعة من الكتل الإسفينية بناءً على تشوه العوارض العلوية والسفلية تحت تأثير أحمال التشغيل.

النظام الهيدروليكي: مجموعة كاملة من مكونات ريكسروث المستوردة من ألمانيا، تستخدم أحدث أنظمة التحكم المتزامنة المؤازرة الكهروهيدروليكية. يضمن النظام الهيدروليكي ثلاثي الأقسام دقة تزامن عالية، بينما توفر موانع التسرب الأسطوانية - من علامات تجارية عالمية مرموقة - أداءً ممتازًا في منع التسرب وعمرًا تشغيليًا طويلًا.

جهاز دعم المواد الأمامي: يتم تثبيت إطار دعم المواد الأمامي بواسطة بكرات على طول موجهات خطية على المحور Z. ويمكن تحريكه يدويًا إلى الموضع المناسب وتثبيته وفقًا لطول قطعة العمل. كما يمكن تعديل إطار الدعم في الاتجاهين الأفقي والرأسي.

محاور آلة الثني

تشير هذه المحاور إلى مسارات الحركة المُتحكَّم بها داخل آلة الثني، والتي يُمكن ضبطها بدقة أثناء عملية الثني. تتحكم هذه المحاور في حركة المثقب، والمقياس الخلفي، والمكونات الأخرى لتحديد موضع الصفيحة المعدنية بدقة وتحقيق زاوية الثني المطلوبة. لكل محور غرض محدد، مما يُسهم في الأداء الوظيفي العام لآلة الثني وتعدد استخداماتها.

مصنفة على النحو التالي: 4+1 محور، 6+1 محور، و8+1 محور

الفرق بين آلات الثني ذات المحور الالتوائي وآلات الثني الكهروهيدروليكية:

كيفية اختيار مكبس الثني المناسب؟

المعايير الفنية الرئيسية للاختيار عند تقييم وشراء مكبس الثني، ركز على العوامل الرئيسية الثلاثة التالية:

قوة الثني: يتم حسابها بناءً على مادة الصفيحة، وسمك الصفيحة، وطول الثني، وعرض فتحة القالب السفلي.

نطاق العمل والشوط: حدد حجم طاولة العمل بناءً على أقصى طول انحناء لقطعة العمل والمسافة بين الأعمدة.

خصائص المواد: عند معالجة المواد ذات قوة الشد العالية، مثل الفولاذ المقاوم للصدأ، تكون قوة الانحناء المطلوبة عادةً حوالي 1.5 إلى 2 ضعف قوة الانحناء المطلوبة للفولاذ الكربوني العادي.

الأسئلة الشائعة (FAQ)

س1: هل "آلة ثني الصفائح" و "آلة الثني" هما نفس نوع المعدات؟

"آلة الثني" هي مصطلح عام لجميع معدات ثني المعادن، بما في ذلك آلات ثني الأنابيب، وآلات لف الصفائح، وآلات ثني الصفائح المعدنية؛ في حين أن "آلة ثني الصفائح المعدنية" تشير تحديدًا إلى آلة ثني الصفائح المعدنية التي تطبق الضغط على الصفائح المعدنية عبر قوالب علوية وسفلية لإجراء عملية الثني في خط مستقيم.

س2: ما هي العوامل الرئيسية التي تؤثر على اتساق زوايا ثني الصفائح المعدنية؟

تشمل العوامل الرئيسية دقة تحديد موضع الآلة، وفعالية تعويض الانحراف، والاختلافات في سمك الصفيحة وقوة الشد (التي تؤثر على الارتداد)، واللامركزية الناتجة عن تآكل القالب.

س3: كيف أختار مكبس الثني المناسب؟

بناءً على مجال عملك، ومادة قطعة العمل، وأقصى سُمك للثني، وأقصى طول لقطعة العمل، يمكنك تحديد طول الثني المطلوب وقوة الضغط. كما يمكنك تزويد الشركة المصنعة برسومات نموذج قطعة العمل الخاصة بك لوضع اللمسات الأخيرة على نموذج مكبس الثني.
