يدمج نظام روبوت اللحام ذو المحاور السبعة محورًا سابعًا مُحركًا (سكة أرضية خطية عالية الدقة) أسفل ذراع روبوتية مفصلية قياسية بستة محاور. ومن خلال توسيع نطاق التشغيل من 2-3 أمتار إلى ما يزيد عن 10-30 مترًا، يحل هذا النظام مشكلات فجوة المقطع وعدم اتساق الجودة الشائعة في اللحام اليدوي والروبوتي القياسي على قطع العمل الطويلة جدًا (مثل عوارض الصلب الإنشائية، وأذرع الرافعات، وهياكل عربات السكك الحديدية). وهو مناسب للمكونات الفولاذية ذات الفتحة العلوية أو الجانبية في موضع اللحام، بسماكة صفيحة من جانب واحد تتراوح من 6 مم إلى 30 مم. وبفضل ميزة التزامن متعدد المحطات والحركة متعددة المحاور عالية الدقة، يعزز هذا النظام كفاءة اللحام بنسبة 50-80%، مما يجعله عنصرًا أساسيًا عالي العائد على الاستثمار في أتمتة التصنيع الثقيل.

1. ما هو روبوت لحام القضبان الأرضية ذو 7 محاور؟

في مجال الأتمتة الصناعية الحديثة، توفر روبوتات اللحام المفصلية القياسية ذات المحاور الستة قدرة عالية على المناورة، لكن نطاق عملها محدود للغاية بمدى ذراعها (عادةً ما بين 1.4 متر و3.1 متر). عند تصنيع مكونات ضخمة أو طويلة وثقيلة، لا يستطيع روبوت واحد ذو ستة محاور تغطية مسار اللحام بالكامل في عملية واحدة.

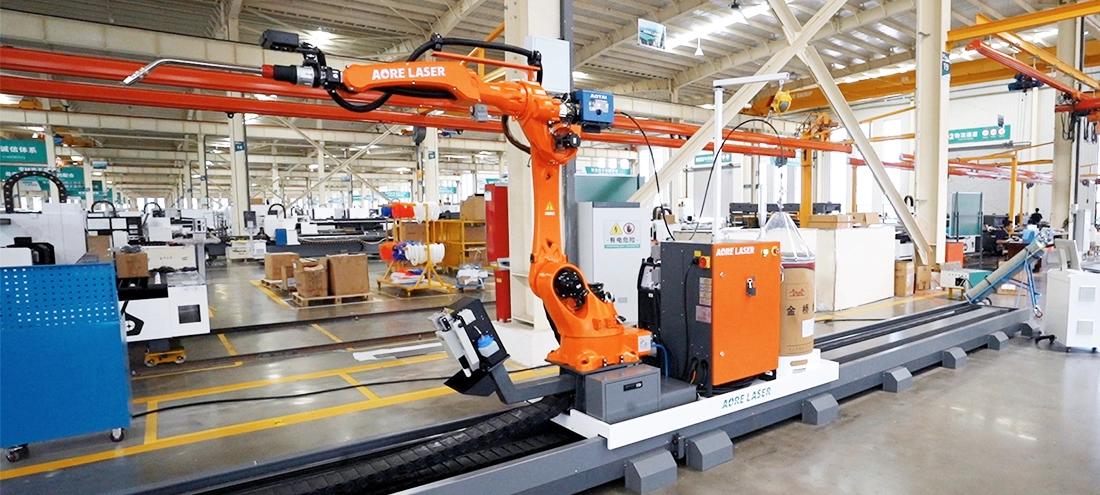

يتغلب نظام الروبوت الملحوم ذو المحاور السبعة على قضبان السكك الحديدية الأرضية (المعروف أيضًا باسم نظام المسار الخطي ذي المحور السابع المثبت على الأرض) على هذا القيد في المدى. ويتكون من أربع وحدات متكاملة:

ذراع روبوت مفصلي سداسي المحاور: يتعامل مع توجيه الشعلة، وتركيب اللحامات المعقدة، والتحكم الدقيق في المسار الدقيق.

المحور السابع الأرضي (نظام المسار الخطي): يعمل كقاعدة متحركة للروبوت. وهو مصنوع من قاعدة فولاذية ملحومة عالية الصلابة، وقضبان توجيه خطية دقيقة، ومحرك تروس مسننة شديد التحمل، مما يتيح حركة انتقالية طويلة المدى على طول المحور X.

حزمة اللحام والتنفيذ: تتضمن مصدر طاقة لحام عالي الأداء (MIG/MAG أو TIG أو الليزر/الهجين)، ومحطة تنظيف الشعلة وقطع الأسلاك الآلية، وشعلة مبردة بالماء.

وحدة التحكم الرئيسية المركزية: تدعم استيراد نماذج التصميم بمساعدة الحاسوب ثلاثية الأبعاد والبرمجة دون اتصال بالإنترنت. تقوم وحدة التحكم تلقائيًا بإنشاء مسارات الأدوات، واستخراج خطوط اللحام، ومطابقة معلمات العملية بنقرة واحدة. يضمن تتبع القوس في الوقت الفعلي اتساق اللحام مع إتاحة مرونة في توزيع المشغلين.

2. ثلاث مزايا أساسية لروبوتات اللحام ذات 7 محاور

2.1. تمدد غير محدود في الطول ولحامات طويلة سلسة

تعتمد الطرق التقليدية لمعالجة القطع التي يزيد طولها عن 10 أمتار على إعادة التموضع اليدوي أو استخدام روبوتات ثابتة متعددة، مما يتسبب في عيوب اللحام مثل انقطاع القوس الكهربائي، ووجود شوائب الخبث، وعدم انصهار اللحام عند وصلات الأجزاء. توفر آلة اللحام ذات المحاور السبعة أطوال مسارات قابلة للتخصيص لتناسب أبعاد المنشأة، مما يتيح إجراء لحامات متواصلة أحادية المرور على الهياكل الضخمة.

2.2. سير العمل المتوازي متعدد المحطات (مشغل واحد لمناطق عمل متعددة)

لتحقيق أقصى استفادة من المعدات، يستوعب النظام قطع عمل متعددة في وقت واحد في إعداد واحد، مما يؤدي إلى إنشاء مسارات لحام على الفور لمعالجة متواصلة:

تخصيص المحطات بالتسلسل: يقسم طول السكة الخطية إلى 2-4 مناطق عمل مستقلة (المحطة أ، المحطة ب، المحطة ج).

الكفاءة المتوازية: بينما يقوم الروبوت باللحام تلقائيًا في المحطة أ، يقوم المشغل بتحميل ومحاذاة وتثبيت المكون التالي في المحطة ب.

عدم توقف الآلات: يقضي على وقت الانتظار أثناء التحميل والتفريغ اليدوي، مما يرفع فعالية المعدات الإجمالية (OEE) إلى أكثر من 85٪.

2.3. دقة عالية، تتبع تكيفي، ومطابقة عمليات آلية

قابلية التكيف مع تفاوتات التركيب: تتبع دقيق يتعامل مع تفاوتات التجميع حتى ±25 مم. أوضاع مسح متعددة تتكيف مع أشكال الوصلات المتنوعة (الوصلة المتداخلة، والوصلة المتداخلة، والوصلة الدائرية، إلخ).

سرعة السير: 40 متر/دقيقة

قابلية التكرار: في حدود ±0.05 مم إلى ±0.1 مم.

3. ماذا عن روبوتات اللحام بالليزر من شركة Aore ؟

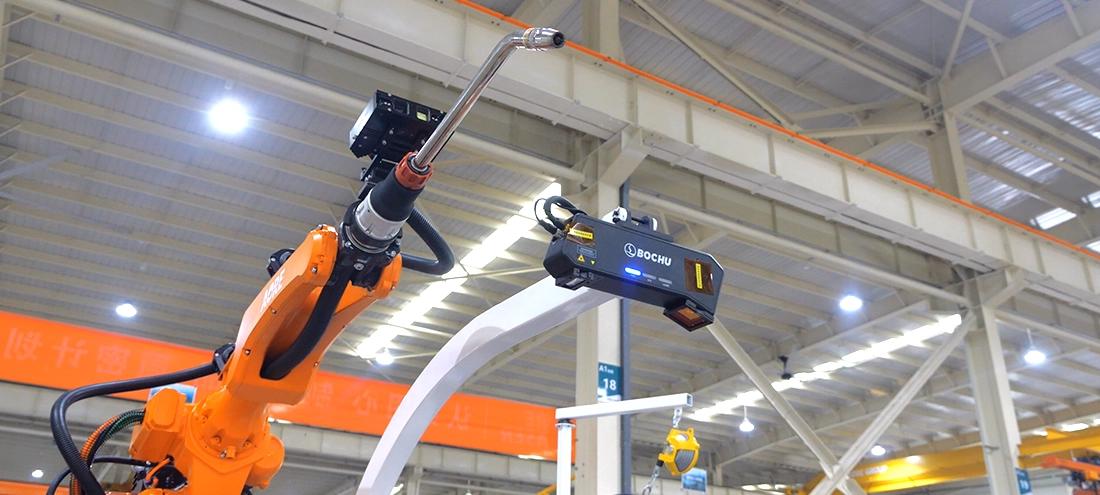

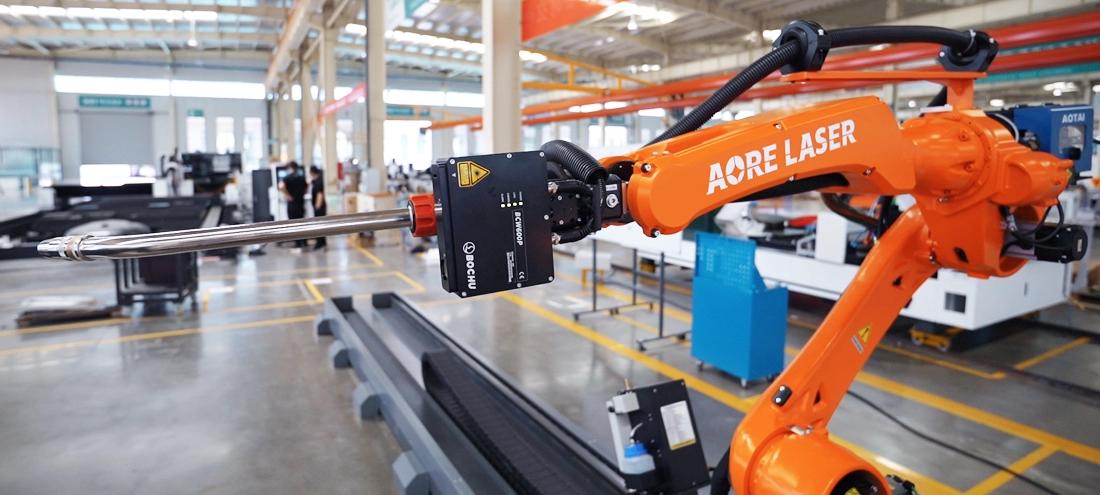

محطة العمل الذكية Aore Laser A-W7 مزودة بنظام اللحام بدون شد من Bochu ونظام تحديد اللحام ذي مجال الرؤية الواسع من Bochu. تستورد المحطة ملفات النماذج ثلاثية الأبعاد مباشرةً من Tekla أو SOLIDWORKS أو UG، وتُطابق معايير عملية اللحام، وتُحدد تلقائيًا موضع اللحام بدقة، وتُنشئ عملية اللحام المُحسّنة للتنفيذ. يزيد محور الحركة من نوع المسار الأرضي من قدرة المحطة على التكيف مع طول قطعة العمل، ويمكن للروبوت العمل بالتنسيق مع المسار للحام اللحامات الطويلة في تمريرة واحدة.

يعمل مخفض السرعة المعزز ذو تصميم نسبة التخفيض العالية على تحسين دقة التحكم.

يستخدم الهيكل المجوف على المحور 4 محامل تلامس زاوية مزدوجة بدلاً من الهياكل التقليدية، مما يعزز صلابة دعم المفصل.

تم تجهيز المحورين 4 و 6 بآليات ضبط مخصصة لخلوص التروس لتحقيق دقة أعلى في الوصلات.

تم إعادة تصميم المعصم ليصبح على شكل حرف U لتحسين صلابته.

يضمن الهيكل الخاص لتقليل الضوضاء على المعصم انخفاض مستوى الضوضاء أثناء التشغيل.

تعمل الميزات المذكورة أعلاه على تحسين استقرار الحركة بشكل كبير لروبوت اللحام ذي المدى الممتد، بينما يعزز المعصم المختصر المرونة.

4. الأسئلة الشائعة (FAQ)

س1: هل يمكن للمحور السابع أن يتحرك في نفس الوقت الذي يقوم فيه ذراع الروبوت باللحام؟

ج: نعم. يعمل المحور السابع كمحور مؤازر متزامن بالكامل. يقوم جهاز التحكم الرئيسي بضبط سرعات الحركة تلقائيًا بحيث تحافظ شعلة اللحام على سرعة وزاوية ثابتتين بالنسبة للمفصل، حتى أثناء تحركها على طول السكة.

س2: ما هي دقة تحديد المواقع النموذجية لروبوتات اللحام A-W7؟

ج: توفر روبوتات اللحام A-W7 عالية الجودة التي تستخدم محركات التروس الحلزونية والموجهات الخطية قابلية تكرار تبلغ ±0.05 مم، وهو ما يلبي تمامًا معايير اللحام الصناعية الصارمة.

س3: كيف تتم مقارنة آلة لحام القضبان الأرضية بآلة اللحام العلوية؟

أ: تتميز روبوتات اللحام ذات المحاور السبعة بسهولة تركيبها، وانخفاض تكلفتها، وثباتها العالي. وتُفضل الرافعات العلوية عندما تكون مساحة الأرضية ضيقة أو عندما تحتاج الرافعات العلوية الثقيلة إلى وصول غير معاق إلى الأرضية.

5. ملخص

يحلّ نظام روبوت اللحام ذو المحاور السبعة مشكلة محدودية الوصول المادي للروبوتات الصناعية التقليدية. فمن خلال الجمع بين ذراع سداسي المحاور وقاعدة خطية طويلة المدى، يمكن لشركات تصنيع المعدات الثقيلة تحقيق جودة لحام متسقة، وتقليل الاعتماد على العمالة، وزيادة الإنتاج اليومي بشكل ملحوظ.
